Вступ:
У сфері виробництва електроніки розуміння нюансів між друкованою платою (PCB) і друкованою платою (PCBA) має вирішальне значення як для інженерів, дизайнерів, так і для ентузіастів. Хоча ці терміни можуть здатися взаємозамінними, вони представляють різні етапи процесу виробництва електроніки. У цій публікації блогу ми заглибимося в ключові відмінності між друкованою платою та друкованою платою, проливаючи світло на їхні відповідні ролі та значення у світі електронних пристроїв.
PCB: основа електронних схем
Друкована плата (PCB) служить основним будівельним блоком для електронних схем. Це плоска дошка, виготовлена з непровідного матеріалу, як правило, скловолокна, з тонким шаром струмопровідного матеріалу з одного або обох боків. Провідний матеріал витравлюється для створення шляхів або слідів, які з’єднують різні електронні компоненти, такі як резистори, конденсатори та інтегральні схеми.
Основні характеристики друкованих плат:
- Дизайн і верстка: Конструкція друкованої плати передбачає стратегічне розміщення компонентів і створення шляхів для полегшення потоку електричних сигналів.
- матеріал: ПХД зазвичай виготовляють із таких матеріалів, як скловолокно, епоксидна смола або композитні матеріали, що забезпечує стабільність і довговічність.
- функція: Основною функцією друкованої плати є забезпечення механічної підтримки та електричних з’єднань для електронних компонентів.
PCBA: додавання життя схемі
Збірка друкованої плати (PCBA) виводить друковану плату на новий рівень, заповнюючи її електронними компонентами. Процес передбачає припаювання компонентів до призначених ділянок друкованої плати, створюючи повністю функціональну інтегровану схему.
Ключові характеристики PCBA:

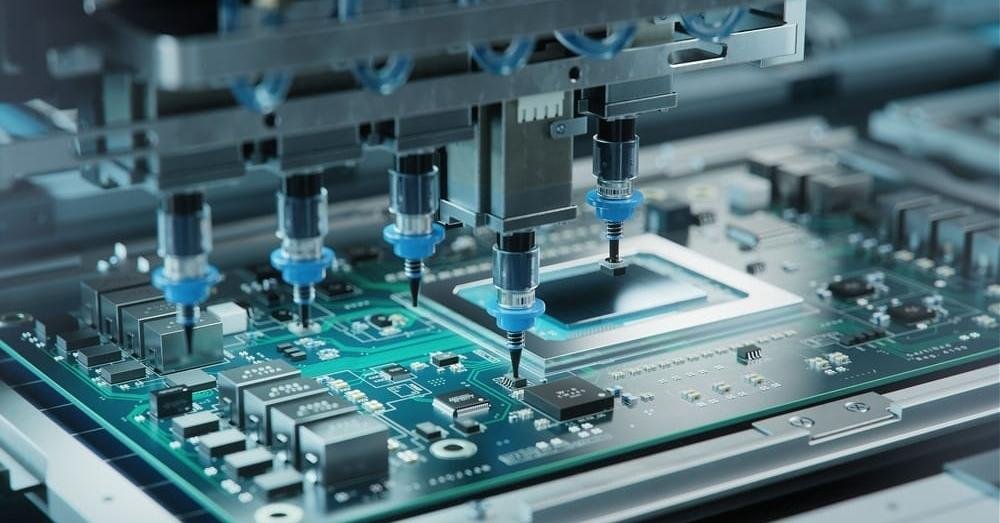

- Розміщення компонентів: Електронні компоненти, такі як резистори, конденсатори та мікросхеми, точно розміщені на друкованій платі відповідно до конструкції.
- пайка: Компоненти припаяні до друкованої плати, утворюючи надійні електричні з’єднання.
- Тестування: PCBA включає процедури ретельного тестування, щоб переконатися, що всі компоненти функціонують належним чином і схема відповідає необхідним специфікаціям.
Розрізнення між PCB і PCBA:
- Функціональність: По суті, друковані плати є інфраструктурою електронних схем, що забезпечує платформу для розміщення компонентів. Навпаки, PCBA є кульмінацією процесу складання, перетворюючи голу друковану плату на функціональний електронний пристрій.
- Компоненти: У той час як друковані плати складаються з доріжок і основного матеріалу, PCBA інтегрує електронні компоненти, щоб оживити схему.
- Процес складання: Плати виготовляються за допомогою процесу проектування та виробництва, тоді як PCBA передбачає додаткові етапи розміщення компонентів, пайки та тестування.
Висновок:
Таким чином, розуміння відмінностей між друкованою платою та друкованою платою є життєво важливим для будь-кого, хто бере участь у проектуванні та виробництві електроніки. Плати формують основу електронних схем, забезпечуючи основу для компонентів, тоді як PCBA завершує картину, збираючи та тестуючи повністю функціональний пристрій.
Для більш глибокого вивчення відмінностей між PCB і PCBA відвідайте PCB проти PCBA.
Незалежно від того, чи ви досвідчений інженер, чи починаючий ентузіаст, розуміння тонкощів цих двох основних компонентів у процесі виробництва електроніки, безсумнівно, підвищить вашу вдячність за пристрої, які живлять наш сучасний світ.
